| 基本信息 : | 制造商 | 型號 | 類型 | |

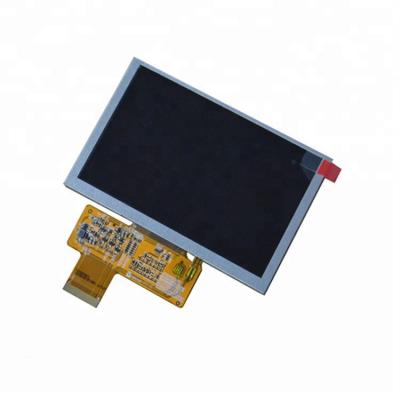

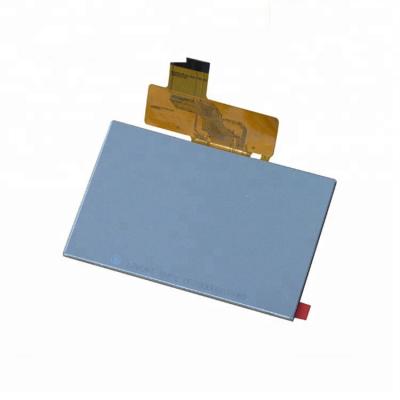

| 天馬（TIANMA） | TM050RDZG03 | a-Si TFT-LCD , 液晶模組 | ||
| 應用環境 : | RoHS | 工作溫度 | 存儲溫度 | |
| RoHS | -30 ~ 85 °C | -40 ~ 90 °C | ||
| 應用產品 : | 工業 | |||
| 典型特征 : | 寬溫，超高亮度，白光LED背光，壽命大于5萬小時，表面霧面 | |||
| 對角尺寸： | 5.0" | |||
| 像素特征： | 像素數量 | 像素排列 | 點間距(H×V) | 像素間距(H×V) |
| 800(RGB)×480 , WVGA | RGB垂直條狀 | 0.045×0.135 mm | 0.135×0.135 mm | |
| 結構尺寸： | 顯示區域(H×V) | 開口區域(H×V) | 外觀尺寸(H×V) | 外觀厚度 |
| 108×64.8 mm | 111.1×67.9 mm | 132.7×77.8 mm | 5.7±0.2 mm | |
| 外觀特征 : | 物理形狀 | 寬高比(H:V) | 風景肖像 | 外觀樣式 |
| 平面矩形 | 15:9 | 風景模式 | - | |
| 其它參數 : | 重量 | 表面防護 | 表面處理 | |
| - | - | 霧面 | ||
| 安裝孔位 : | Face mounting holes (4-Φ3.2) on left, right slugs | |||
| 基本信息： |
顯示亮度 | 顯示模式 | 對比度 |
| 1000 cd/m² (Typ.) | TN，常白顯示，透射式 | 750:1 (Typ.) (透射) | |
| 推薦視角 | 可視角度 | 響應時間 | |
| 12 o'clock | 80/80/70/80 (Typ.)(CR≥10) | 20/30 (Typ./Max.)(Tr+Td) (ms) | |
| 色彩性能 : | 色溫 | 支持顏色 | 白色坐標 |
| 6101K | 16.7M (8-bit) | Wx:0.318; Wy:0.352 | |
| 1931色域 : | NTSC比值 | sRGB覆蓋率 | Adobe RGB覆蓋率 |
| 56% | 76% | 58% | |
| DCI-P3覆蓋率 | Rec.2020覆蓋率 | 色域說明 | |
| 58% | 42% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 亮度均勻性: | 1.25/1.33 (Typ./Max.)(9 points) | ||
| 顯示性能 : | 室外可視性 | 是 | |
| 幀頻率: | 60Hz |
| 翻轉掃描 : | No |
| 光源特征： | 光源類型 | 位置 | 壽命(小時) | 數量 | 形狀 | 是否可換 |
| WLED | 側入式光源 | 50K(Typ.) | 3S6P | 6串 | - | |
| WLED電氣 : | 輸入電壓 | 輸入電流 | 功率消耗 | |||
| 9.3V (Typ.) | 175mA (Typ.) | 1.63W (Typ.) | ||||
| 信號電氣 : | 輸入電壓 | 輸入電流 | 功率消耗 | |||
| 3.3V (Typ.) | - | - | ||||
| 信號邏輯電壓 : | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | |||||
| 接口特征 : | 信號類型 | 物理類型 | 接口位置 | |||
| Parallel RGB (1 ch, 8-bit) | FPC | - | ||||
| 接口詳情 : | 品牌 | 型號 | 數量 | 腳數 | 腳間距 | 腳定義 |
| 1 pcs | 40 pins | 0.5 mm | ||||
| 包裝箱 : | 數量 | 重量 | 尺寸 |
| 72 pcs / 箱 | - | 395×290×315 mm (L×W×H) |
