2、正常使用下，液晶屏自售出之日起予以保修1年，

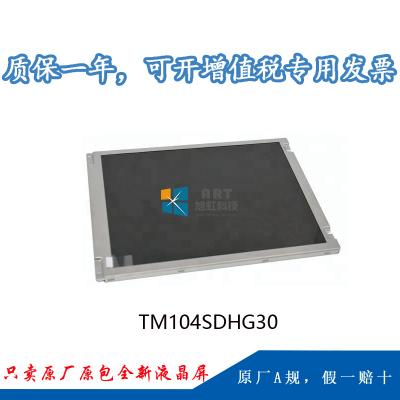

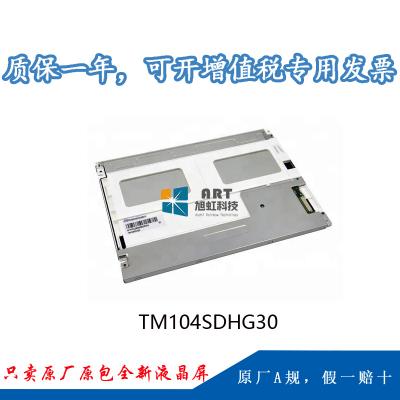

| 基礎信息： | 制造商 | 天馬（TIANMA） | 型號 | TM104SDHG30 |
| 類型 | a-Si TFT-LCD , 液晶模組 | 應用產品 | 工業、車載 | |
| 對角尺寸 | 10.4英寸 | |||
| 應用環境： | 工作溫度 | -10~ 60 °C | 存儲溫度 | -30 ~ 70 °C |
| RoHS | RoHS | |||
| 典型特征： | 表面霧面，6/8位灰階可選，風景模式，白光LED背光，180度翻轉顯示 | |||
| 像素特征 : | 解析度 | 800(RGB)×600 , SVGA | 點間距 | 0.088×0.264 (H×V) |
| 像素排列 | RGB垂直條狀 | 像素間距 | 0.264×0.264 (H×V) | |
| 結構尺寸 : | 顯示區域 | 211.2(H) × 158.4(V) | 開口區域 | 214.2(H) × 162.5(V) |
| 外觀尺寸 | 228.4(H) × 175.4(V) | 外觀厚度 | 6.2 (Typ.) | |
| 外觀特征： | 物理形狀 | 平面矩形 | 外觀樣式 | - |
| 寬高比 | 4:3 (H:V) | 風景肖像 | 風景模式 | |
| 安裝方式： | without hole | |||
| 其他參數： | 重量 | 360g | 表面處理 | 霧面，Hard coating (3H) |
| 基礎信息： |
顯示亮度 | 350 cd/m² (Typ.) | 對比度 | 500:1 (Typ.) (透射) |
| 可視角度 | 70/70/60/70 (Typ.)(CR≥10) | 顯示模式 | TN，常白顯示，透射式 | |
| 推薦視角 | 12 o'clock | 響應時間 | 10/15 (Typ.)(Tr/Td) | |
| 色彩性能： | 白色坐標 | Wx:0.309; Wy:0.334 | 支持顏色 | 262K/16.7M (6-bit / 6-bit + Dithering) |
| 色域 | 50% NTSC (CIE1931) | 亮度均勻性 | 1.33/1.43 (Typ./Max.)(9 points) |
| 幀頻率 : | 60Hz |
| 翻轉掃描 : | 翻轉 (180°) |
| 信號電氣： | 電壓供應 | 3.3/11.0/25.0/-7.0V (Typ.)(VCC/AVDD/VGH/VGL) | 電流供應 | 10.2/34.3/0.7/0.7mA (Typ.)(ICC/AIDD/IGH/IGL) | |
| 功率消耗 | 176mW (Typ.) | ||||
| 信號類型 : | Parallel RGB (1 ch, 6/8-bit) | 邏輯電壓 | - | ||
| 接口特征 : | 位置 | - | 類型 | FPC | |
| 接口詳情： | 品牌 | 型號 | 腳距 | 腳數 | 數量 |
| 0.5 mm | 60pins | 1pcs | |||
| 光源特征： | 光源類型 | WLED | 數量 | 3S12P | 位置 | 側入式光源 |
| 是否可換 | - | 形狀 | 陣列 | 壽命 | 30K(Typ.) Hours | |
| 燈管電氣： | 電壓供應 | 9.6V (Typ.) | 電流供應 | 240mA (Typ.) | ||
| 接口特征： | 位置 | - | 類型 | 端子 | ||
| 接口詳情： | 品牌 | 型號 | 腳距 | 腳數 | 數量 | 腳定義 |
| 日壓端子 | BHSR-02VS-1 | 3.5 mm | 2pins | 1pcs | BLE-2PINS-AC | |
| 光源驅動： | 無 | |||||
| 包裝箱： | 數量 | 重量 | 尺寸 |
| 25 pcs / box | TBD | 530×350×250 mm (L×W×H) |
