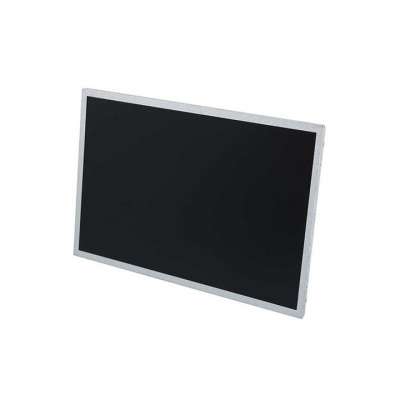

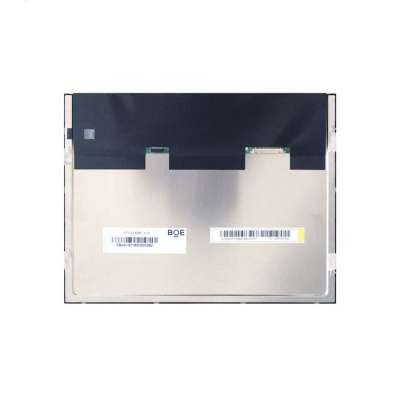

| 基本信息 : | 面板品牌 | 京東方（BOE） | 面板型號 | PV121X0M-N10 |
| 面板尺寸 | 12.1英寸 | 面板應用 | 工業 | |
| 面板類型 | a-Si TFT-LCD , 液晶模組 | |||
| 工作環境 : | 工作溫度 | -20 ~ 70 °C | 存儲溫度 | -30 ~ 80 °C |
| RoHS狀態 | RoHS | 耐振動性 | - | |
| 典型特征 : | 白光LED背光，壽命大于5萬小時，含LED驅動器 | |||
| 像素特征 : | 像素?cái)?shù)量 | 1024(RGB)×768, XGA | 點間距 | 0.080×0.240 mm (H×V) |
| 像素布局 | RGB垂直條狀 | 像素間距 | 0.240×0.240 mm (H×V) [105PPI] | |
| 結構尺寸 : | 顯示區域 |
245.76×184.32 mm (H×V) | 可視區域 | 249×187.5 mm (H×V) |
| 外觀尺寸 | 260.5×204 mm (H×V) | 外觀厚度 | 8.7/9.2 (Typ./Max.) mm | |
| 外觀特征 : | 外觀形狀 | 平面矩形 | 風景肖像 | 風景模式 |
| 寬高比 | 4:3 (H:V) | 外觀形狀 | - | |
| 安裝孔位 : | Side mounting holes (4-M3) on left, right, bezel | |||
| 基本信息 : | 面板亮度 | 500 cd/m² (Typ.) | 對比度 | 1200:1 (Typ.) (透射) |
| 可視角度 | 86/86/86/86 (Typ.)(CR≥10) | 光學模式 | ADS，常黑顯示，透射式 | |
| 最佳視角 | 全視角 | 反應時間 | 30 (Typ.)(Tr+Td) (ms) | |
| 色彩性能 : | 白色色度 | Wx:0.313; Wy:0.329 | 顯示顏色 | 16.7M (8-bit) |
| 色溫 | 6485K | 亮度變動 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 : | NTSC比值 | 73% | sRGB覆蓋率 | 93% |
| Adobe RGB覆蓋率 | 72% | DCI-P3覆蓋率 | 75% | |
| Rec.2020覆蓋率 | 54% | 色域說明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 工作頻率 : | 60Hz |
| 翻轉掃描 : | No |
| 背光特征 : | 燈管類型 | WLED | 是否可換 | - | 燈管壽命 | 50K (Min.) 小時 |
| 數量 | - | 燈管形狀 | - | 位置 | 側入式光源 | |
| 接口特征 : | 類型 | 端子 | 位置 | - | 燈管驅動 | 含LED驅動器 |
| 接口詳情 : | 品牌 | 型號 | 腳間距 | 腳數 | 數量 | 接口定義 |
| 宏致 | 91208-01001-H01 | 1.0 mm | 10 pins | 1 pcs | ||
| 驅動電氣 : | 電壓輸入 | 11.0/12.0/20.0V (Min./Typ./Max.) | 電流輸入 | 480mA (Typ.) | ||
| 功耗 | 9.6W (Typ.) | |||||
| 信號系統 : | LVDS (1 ch, 8-bit) | 信號邏輯電壓 | - | |||
| 信號電氣 : | 電壓輸入 | 3.3V (Typ.) | 電流輸入 | 235±15mA | ||
| 功耗 | 0.72/0.78/1.65W (Min./Typ./Max.) | |||||
| 接口特征 : | 類型 | 端子 | 位置 | - | ||
| 端子詳情 : | 品牌 | 型號 | 腳間距 | 腳數 | 數量 | 接口定義 |
| 9006F20-0048RQ-G4 | 20 pins | 1 pcs | ||||
| 包裝類型 | 片/包裝 | 包裝長寬高 (mm) | 毛重 (Kgs) |
| 紙箱 | 18 | 607×507×240 | N/A |
