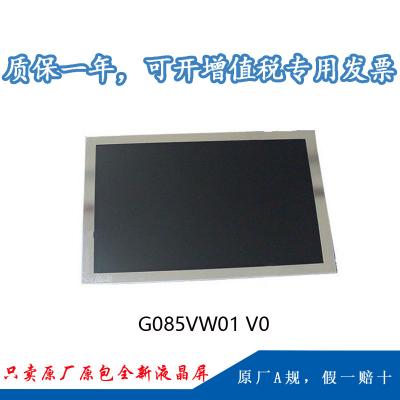

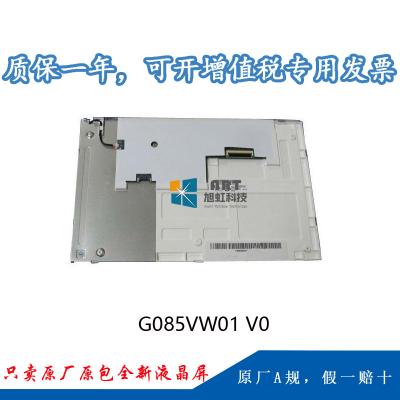

1、我公司G085VW01 V0為友達光電原廠原裝全新液晶屏A規液晶屏;質量符合原廠的質量協議及技術協議標準(簡稱IIS準);
2、正常使用下，液晶屏自售出之日起予以保修1年。
一、 友達8.5寸液晶模組G085VW01 V0 應用特征
| 基本信息： | 面板品牌 | 面板型號 | 面板類型 | 別名 |
| 友達（AUO） | G085VW01 V0 | a-Si TFT-LCD, 液晶模組 | G085VW01 V.0 | |
| 工作環境： | RoHS狀態 | 工作溫度 | 存儲溫度 | |
| RoHS | -30 ~ 85 °C | -30 ~ 85 °C | ||
| 面板應用： | 工業 | |||
| 典型特征： | 表面霧面，廣視角，風景模式，寬溫，背光易換，白光LED背光，背光壽命大于5萬小時，寬屏，180度翻轉顯示 | |||
二、友達8.5寸液晶模組G085VW01 V0 光學特征
| 基本信息： | 面板亮度 | 可視角度（L/R/U/D） | 反應時間 (ms) |
| 300 cd/m² (Typ.) | 80/80/80/60 (Typ.)(CR≥10) | 20/10 (Typ.)(Tr/Td) | |
| 最佳視角 | 工作模式 | 對比度 | |
| - | TN，常白顯示，透射式 | 500 : 1 (Typ.) (透射) | |
| 顯示顏色： | 色域 | 顯示顏色 | 白色色度 |
| 50% NTSC (CIE1931) | 262K (6-bit) | X:0.300; Y:0.320 | |
| 白場變動： | 1.33/1.43 (Typ./Max.)(9 points) | ||
三、友達液晶模組G085VW01 V0 結構特征
| 面板尺寸 : | 8.5英寸 | |||
| 像素特征： | 像素?cái)?shù)量 | 像素布局 | 像素間距 (mm) | 點間距 (mm) |
| 800(RGB)×480 , WVGA | RGB垂直條狀 | 0.231×0.231 | 0.077×0.231 | |
| 結構尺寸： | 顯示區域 (mm) | 可視區域 (mm) | 外觀尺寸 (mm) | 外觀厚度 (mm) |
| 184.8(H) × 110.88(V) | 189.8(H) × 116.0(V) | 210(H) × 134(V) | 10.0±0.5 mm | |
| 外觀特征: | 物理形狀 | 風景肖像 | 寬高比 | Shape Style |
| 平面矩形 | 風景模式 | 15:9 (H:V) | - | |
| 安裝方式： | Rear mounting holes (4-Φ1.6) | |||
| 其它詳情： | 重量 | 表面防護 | 表面處理 | |
| 250g (Typ.) | - | 霧面，Hard coating (3H) | ||
四、友達8.5寸液晶模組G085VW01 V0 電子特征
| 翻轉掃描 : | 翻轉 (180°) |
| 工作頻率 : | 60Hz |
| 功率消耗 : | 3.5W (Typ.) |
五、友達8.5寸液晶模組G085VW01 V0 背光特征
| 燈管特征： | 類型 | 位置 | 數量 | 形狀 | 壽命(小時) | 背光可換性 |
| WLED | 側入式光源 | - | - | 50K(Min.) | Replaceable | |
| 接口特征： | 位置 | 背光驅動 | 類型 | |||
| - | 含LED驅動器 | 端子 | ||||
| 接口詳情： | 品牌 | 型號 | 腳間距 | Pin 數量 | 數量 | 腳定義 |
| 恩得利 | 3808K-F05N-02R | 1.25 mm | 5 pins | 1pcs | ||
| 驅動電氣： | 電壓供應 | 電流供應 | 功率消耗 | |||
| 12.0V (Typ.) | 0.25A (Typ.) | 3W (Typ.) | ||||
六、友達8.5寸液晶模組G085VW01 V0 信號特征
| 驅動電氣： | 電壓供應 | 電流供應 | 功率消耗 | |||
| 3.3V (Typ.) | 135/150/200mA (Min./Typ./Max.) | 0.5W (Typ.) | ||||
| 接口特征： | 位置 | 信號系統 | 類型 | |||
| - | CMOS (1 ch, 6-bit) | 端子 | ||||
| 端子詳情： | 品牌 | 型號 | 腳間距 | Pin 數量 | 數量 | 腳定義 |
| 慶良 | 089H40-001100-G2-R | 0.5 mm | 40 pins | 1 pcs | DRGB-40P1C6B-070A | |
七、友達8.5寸液晶模組G085VW01 V0 包裝特征
| 包裝箱： | 數量 | 重量 | 包裝箱尺寸 |
| 30 pcs / 箱 | 12 Kgs | 520×340×250 mm (L×W×H) |
