EJ101IA-01G群創10.1寸變更FOG玻璃通知

旭虹科技 2022-09-07

EJ101IA-01G群創10.1寸液晶屏變更FOG通知

變更主題
Subject of Change
EE101IA-01D 設計變更
EE101IA-01D design change.

變更原因
Reason of Change
因 Himax IC EOL，玻璃進版搭配新 IC
Due to Himax IC EOL, INX need to change panel design and match with new IC.

變更內容

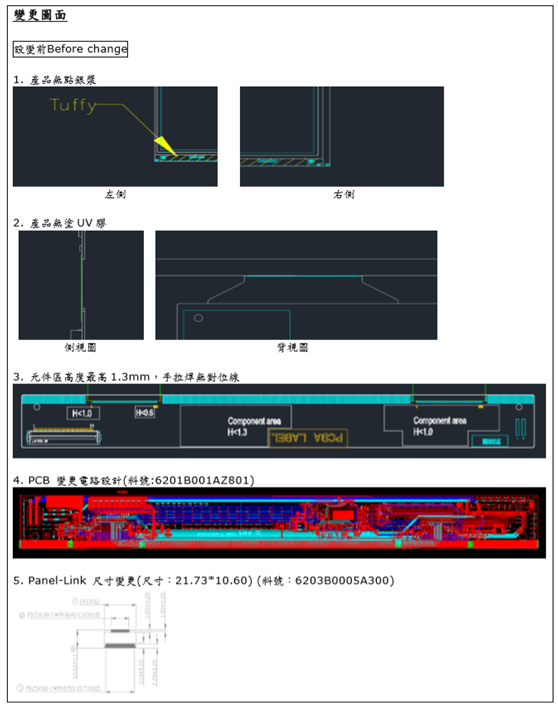

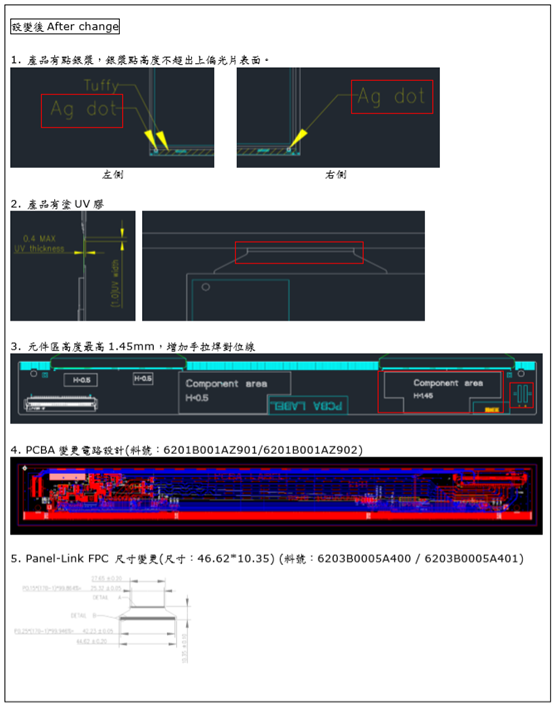

Item	Detail	Before	After	Remark
1	Up-POL	矢印 Mark J	矢印 Mark R
1	Up-POL	厚度 135um	厚度 130um
2	Down-POL	矢印 Mark J	矢印 Mark R
2	Down-POL	厚度 135um	厚度 130um
3	銀漿點	無點銀漿	有點銀漿
4	UV 膠	無塗 UV 膠	有塗 UV 膠
5	元件高度	元件高度最高 1.3mm	元件高度增加最高 1.45mm
6	手拉焊對位線	無對位線	增加對位線
7	電性規格 Electrical specification	VGH = 22V VGL = -7V	VGH = 15V VGL = -13V	VGH&VGL 電壓變更 VGH&VGL change voltage
8	IC	HX8288+ HX8695	EK79202+GOP	變更IC 供應商及型號 Change IC supplier and type
9	PCB	如圖所示 Reference picture	PCBA 變更電路設計 PCBA change circuit design	PCB 尺寸和元件區未變更，依 IC 設計要求變更元器件 PCB size and component area aren’t changed, but circuit is changed for new driver IC.
10	Panel-Link FPC	如圖所示 Reference picture	Panel-Link FPC 尺寸變化 Panel-Link FPC change size	尺寸由 21.7310.60 變爲 46.6210.35 Panel-Link FPC size change from 21.7310.60 to 46.6210.35
11	Pin Assignment	No.1 : Vcom， No.4&5&6 : NC	No.1 為 NC，客戶端無需輸入 Vcom， No.4&5&6 為 INX OTP Test，客戶端不輸入信號 No.1 is NC , customer don’t need provide Vcom, No.4&5&6 are INX OTP Test, customer don’t input	INX OTP VCOM

■The same box   □The different box Contents of Change
1、外觀差異 Look difference
■Yes   □No
2、功能差異 Function difference
□Yes   ■No

變更管理
Change Control
1、規劃時間 Planning Time: 2022 年 2 月
2、切換時間 Switching Time: 2022 年 3 月
3、產品包裝 Product Package

4、產品規格書 Product Spec
□No change      ■Change

EJ101IA-01G：http://www.aqbbb.com/tft_lcd/innolux/10_1inch/ej101ia-01g.html

規格書：

網盤地址：EJ101IA-01G群創10.1寸變更FOG玻璃通知規格書 | 提取密碼：
